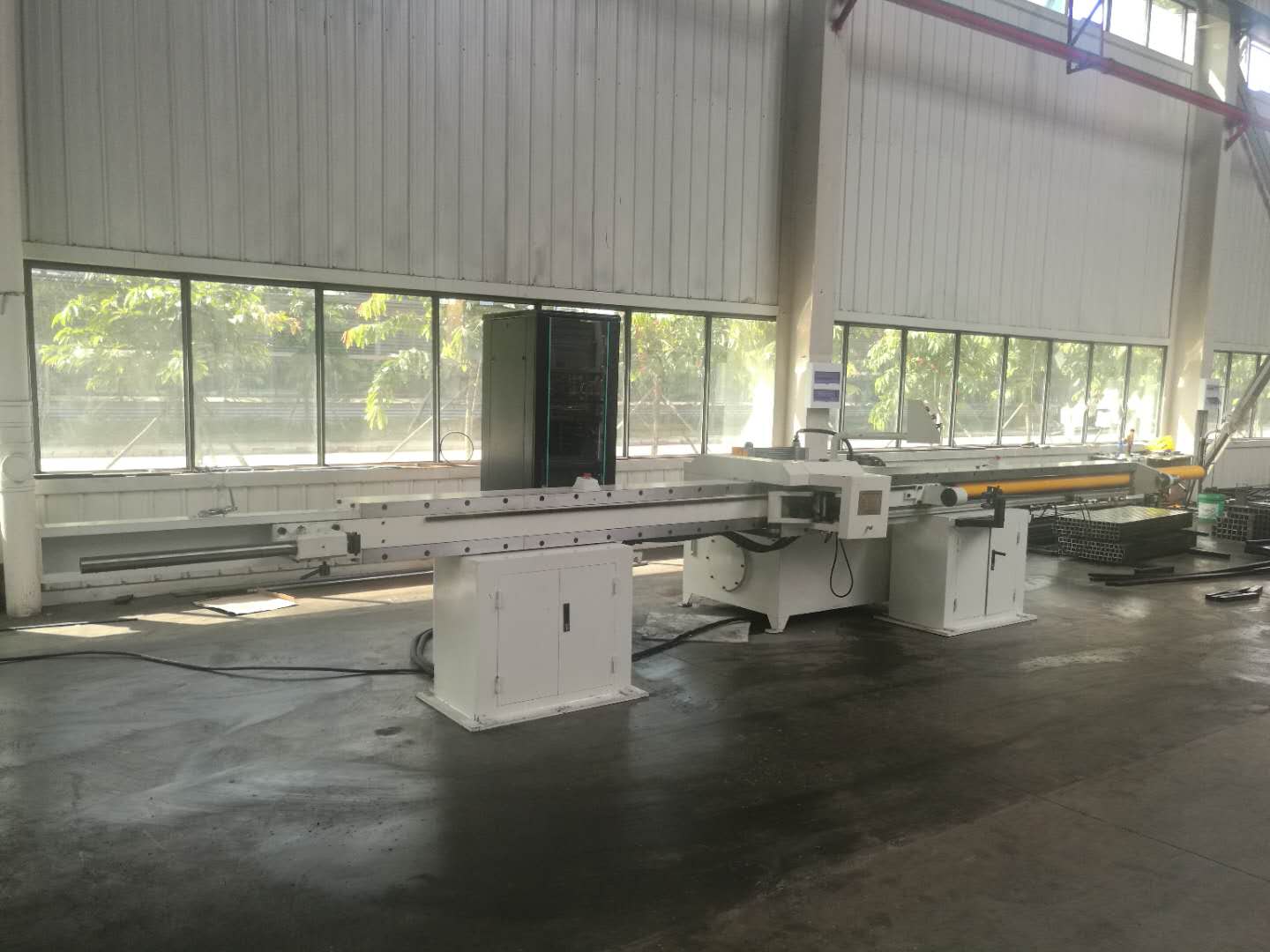

設備簡介

【設備歷史】

長春市恒豐客車裝備有限公司長期從事各種型材和管材的彎曲設備研制和開發，YXGWK-2D-100數控液壓異型管彎管機經桂林大宇和桂林客車廠發展有限公司、少林客車廠、定州長安客車制造有限公司、鄭州宇通客車廠、重慶恒通客車廠、友誼客車廠、亞星-奔馳公司、沈飛日野客車廠、丹東黃?？蛙?chē)廠、西安西沃客車有限公司、北汽福田、四川坤鼎、五洲龍集團等客車制造廠使用，均取得明顯的經濟效益。

該機自1996年投放市場后。多年來根據客戶反饋的信息，我公司不斷對該產品進行升級和改造，質量和穩定性不斷提高，現產品遍已及全國各地客車生產企業并多次出口海外。

【設備結構】

1.       彎管機主機系統（主要機械結構）

2.       液壓及電液伺服系統（設備動力源及控制執行模塊）

3.       計算機控制系統（信號反饋及交互執行單元）

【設備加工能力】

該機主要用于異型管管梁的彎曲形成，YXGWK-100-2D可彎曲25×25～50×60的各種規格的矩形管和方管，其中彎曲30×30以下規格的矩形管，最小彎曲半徑為140mm；彎曲50×50以下規格的矩形管，最小彎曲半徑為300mm.工件的最大展開長度為3000mm，生產率大于30件/小時。

【設備主要特點】

1. 與其它形式采用金屬靠模的彎管機不同，該機采用計算機控制，采用數字建模，易于修改和調整，克服了由于材料特性不同而導致不同批次回彈量不同，固定靠模難以修正的缺陷。

2. 可進行連續變弧曲線彎制，對于客車上常用的頂橫梁、側圍、第一立柱、前后圍等多弧變曲線工件，均可一次加工完成；

3. 設備采用IPC工業計算機與固態控制執行單元相結合，佐以精密傳感器進行實時交互控制，使設備指令動作精確到±0.2mm，整機運行平穩，重復精度高，產出工件一致性好。

4. 除彎曲矩型方管外，還可跟據需求，彎曲截面外尺村小于50×80mm的角剛、鋁型材等。

5. 該機設置了各種保險開關，運行安全，工作可靠，制造精良，加工工件尺寸精度高，表面光滑平整，質量好。

【設備配置摘要】

 一、液壓系統：

1.1  X軸油缸、行程3100mm(有效行程3000mm)，缸徑Φ100mm

1.2  Y軸油缸、行程110mm，缸徑Φ80mm

1.3  電磁換向閥、溢流閥、節流閥等均使用華德液壓產品；
1.4  柱塞式變量泵采用江蘇啟東油泵廠制造
1.5  液壓伺服閥采用北京機床所生產
1.6  油缸油封全部用進口材料制造

二、電氣系統：

2.1  空開、交流接觸器、過載保護器等采用西門子產品；

2.2  低壓電源、接觸器、繼電器、非接觸式感應器等，均采用OMRON產品；

2.3  整機所有開關、按鈕、指示燈等，采用施耐德的產品。

三、控制系統：

3.1  X位移編碼器采用日本OMRON產品；

3.2  Y位移傳感器采用阜新傳感技術研究所；

3.3  計算機為工業控制機（研華610型工業控制機）

3.4  執行單元采用固態一體化控制箱；

3.5  機柜采用圖騰一體化機柜。

【設備最小彎曲半徑對應表】

                              X—Y平面最小彎曲半徑尺寸表

注：1- 工件外形相同當壁厚小于2mm時其最小彎曲半徑較表中數值偏大。

  2- 工件尺寸B×H×T中，H為彎曲時立面尺寸，T為壁厚尺寸。
